AHD, TVI, CVI и 5M-N: разрешение и совместимость

Современное аналоговое видеонаблюдение — это камеры AHD, TVI и CVI с разрешением вплоть до 4K. Они передают изображение на регистратор по кабелю, а качество архива зависит от всей связки: камеры, режима записи, линии и питания. Здесь разберём, как подобрать оборудование и не потерять детализацию уже после покупки.

Три характеристики, которые нужно различать: какой сигнал выдаёт камера, какой сигнал принимает регистратор и с каким разрешением он записывает видео. Надпись «поддержка 5 Мп» ещё не означает запись полных 5 Мп.

AHD, TVI, CVI и CVBS: в чём разница

AHD, HD-TVI и HDCVI — форматы передачи аналогового HD-видео. В каталогах их обычно сокращают до AHD, TVI и CVI. Для обычного подключения используют коаксиальный кабель и разъёмы BNC. Регистратор DVR или XVR принимает сигнал, сжимает видео и сохраняет архив.

Формат	Что это	Что проверить при подборе
AHD	Аналоговое видео высокой чёткости; встречается у разных брендов	Поддержку AHD нужного разрешения и частоты кадров на входе DVR
TVI / HD-TVI	HD-видео по коаксиалу, широко применяется в Hikvision и HiWatch	Режим входа, запись, отдельно — звук и коаксиальное управление
CVI / HDCVI	HD-видео по коаксиалу, технология Dahua	Поддержку выбранного CVI-режима; дополнительные функции камеры и DVR
CVBS	Обычное аналоговое видео стандартной чёткости, PAL или NTSC	Наличие CVBS-входа. Качества Full HD в этом режиме не будет

Камера «4 в 1» умеет переключаться между форматами, но выдаёт выбранный сигнал через один видеовыход. Регистратор с несколькими форматами может работать с камерами другого бренда, если совпадают формат, разрешение и частота входного сигнала. Один бренд не гарантирует совместимость любых моделей, а разные бренды сами по себе ей не мешают.

Зачем нужен CVBS

CVBS позволяет подключить совместимую многорежимную камеру к старому аналоговому регистратору или тестеру. Даже камера с матрицей 5 Мп в этом режиме передаёт изображение стандартной чёткости. У регистраторов встречаются режимы оцифровки D1, 4CIF и 960H: например, 960H — 960 × 576 для PAL и 960 × 480 для NTSC. Эти цифры описывают оцифрованный кадр, а не «мегапиксели CVBS».

Старые камеры также маркировали в ТВЛ — телевизионных линиях. Напрямую приравнивать ТВЛ к мегапикселям нельзя. Переход с CVBS на HD имеет смысл, когда более подробное изображение поддерживают и камера, и регистратор, и кабельная линия.

Разрешения 2, 4, 5 и 8 Мп: что означают 2M-N и 5M-N

Мегапиксели — количество точек изображения. Для полного Full HD это 1920 × 1080, примерно 2,07 млн точек. Больше точек полезно для мелких деталей, но только при подходящем объективе, освещении и качестве записи.

Обозначение	Размер кадра	Как понимать
720p / 1 Мп	1280 × 720	HD, около 0,92 млн точек
1080p / 2 Мп	1920 × 1080	Полное Full HD, около 2,07 млн точек
1080N / 1080p Lite	Например, 960 × 1080	Сокращённая запись Full HD. По горизонтали вдвое меньше отсчётов
4 Мп	Например, 2560 × 1440	Около 3,69 млн точек; точный размер зависит от режима
5 Мп	Например, 2592 × 1944 или 2560 × 1944	Полный кадр около 5 млн точек; размеры у разных форматов могут отличаться
5M-N	Например, 1296 × 1944	Около 2,52 млн отсчётов вместо полных 5 Мп
5 Мп Lite	Зависит от регистратора	Сокращённая запись. Не приравнивайте автоматически к конкретному размеру 5M-N
8 Мп / 4K UHD	3840 × 2160	Около 8,29 млн точек; нужны соответствующие вход и режим записи

2M-N, 1080N и 1080p Lite нельзя читать как обещание полной записи 2 Мп. Это обозначения сокращённых режимов записи, а не форматы передачи видео, как AHD или TVI. По одному названию 2M-N нельзя определить точный размер кадра. У N и Lite нет единой для всех производителей таблицы размеров: сверяйте разрешение записи конкретного DVR и нужного канала. Размеры сокращённых режимов в таблице — примеры, а не общее правило.

Полный Full HD и сокращённая запись: что теряется

1920 × 10802,07 млн отсчётов
Полная горизонтальная детализация

960 × 10801,04 млн отсчётов
Вдвое меньше по горизонтали

Условная схема сетки пикселей, не тестовый снимок. При просмотре сокращённый кадр растягивается до привычных пропорций, но недостающие детали от этого не возвращаются. Поле зрения обычно сохраняется — это не обрезка половины сцены.

Пример 5M-N: из входного сигнала 2592 × 1944 регистратор сохраняет 1296 × 1944 — вдвое меньше отсчётов по горизонтали и около 2,52 млн точек в кадре. Поэтому камера 5 Мп с записью 5M-N и камера 5 Мп с полной записью дают разный запас деталей при увеличении архива.

Не путайте N/Lite с H.265. N/Lite относится к разрешению записи, H.264 и H.265 — к сжатию видео. А «HDMI 4K» может означать только выход на монитор: по этой строке нельзя судить о разрешении архива.

Как подобрать совместимые камеру и регистратор

1. Вход DVR

Нужный формат, разрешение и частота сигнала камеры. Например, TVI 5 Мп при 20 к/с.

2. Запись

Полные 5 Мп или 5M-N/Lite, сколько кадров в секунду и на каких каналах.

3. Функции

Звук, UTC/CoC, подсветка по тревоге и PoC — только при совместной поддержке.

Проверяйте каждый формат отдельно. Например, HiWatch DS-T503(C), 2,8 мм выдаёт 5 Мп при 20 к/с в TVI и AHD, а в CVI — до 4 Мп. Переключение на CVI не сохранит максимальные 5 Мп этой камеры.

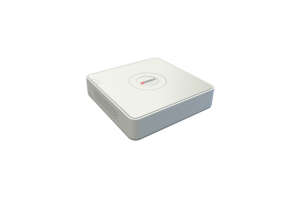

Входное разрешение и запись могут различаться. HiWatch DS-H208QA(D) принимает TVI 5 Мп при 20 к/с, но записывает этот режим в 5 Мп Lite до 12 к/с. Для Full HD доступны 1080p до 15 к/с или 1080p Lite до 25 к/с в PAL. Если важны детали архива, режим Lite нужно учитывать ещё при выборе регистратора.

Подробные режимы приведены в паспорте HiWatch DS-H208QA(D) (PDF).

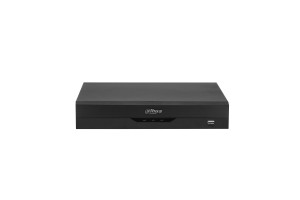

Частота кадров — отдельный параметр. У Dahua DH-XVR5104HS-I3 в исполнении с записью 5M-N до 10 к/с полное 1080p записывается до 15 к/с, а 1080N — до 25 к/с в PAL. У других аппаратных версий параметры отличаются. Дополнительный индекс модели и ревизию нельзя опускать при сравнении.

Для прохода людей и движения транспорта важны не только мегапиксели, но и частота записи с выдержкой. Длинная выдержка даёт смаз даже при высоком разрешении. А слишком широкий объектив делает лицо маленьким в кадре: увеличение мегапикселей не заменяет правильный ракурс.

Для аналоговых камер нужен DVR/XVR с подходящими BNC-входами. Обычный сетевой NVR напрямую такой сигнал не принимает. У гибридного регистратора добавление IP-каналов иногда заменяет часть аналоговых входов или отключает отдельные функции аналитики — число каналов нельзя просто складывать по названию.

Звук по коаксиалу: AoC и DAC

У аналоговой HD-камеры звук может идти по тому же коаксиальному кабелю, что и изображение. Отдельная аудиолиния тогда не нужна. Но камера и регистратор должны поддерживать передачу звука в выбранном видеоформате. Изображение без звука — вполне возможный результат несовместимости аудиофункций.

Технология	Что означает	Что учитывать
AoC — Audio over Coaxial	Передача аудио по коаксиалу вместе с видео	Надпись AoC сама по себе не подтверждает совместимость любых камер и DVR. Нужна поддержка звука именно в используемом TVI, CVI или AHD
DAC — Digital Audio-over-Coax	Цифровая передача аудио по коаксиалу в системе HDCVI Dahua	Это аудиотехнология, а не ещё один видеоформат. Проверяют поддержку DAC у камеры и принимающего XVR

Один коаксиал — изображение и звук

Камера с микрофономПоддерживает звук по коаксиалу

Коаксиал с BNCВидео + аудио

Совместимый DVR/XVRПросмотр и запись со звуком

Питание камеры организуют отдельно либо через совместимый PoC. Передача звука сама по себе камеру не питает.

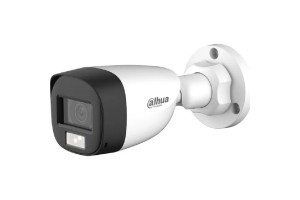

Например, у Dahua DH-HAC-HFW1200CLP-IL-A-0280B-S6 есть встроенный микрофон и передача звука по коаксиалу. Для работы в CVI нужен XVR с поддержкой соответствующего аудио. Переключение камеры «4 в 1» на другой видеоформат не гарантирует сохранения звука.

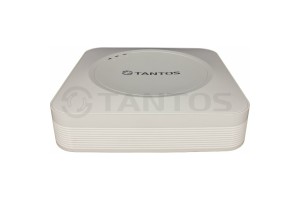

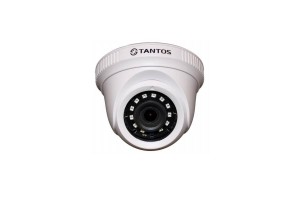

У Tantos TSr-UV0418 звук по четырём BNC-входам принимается только от TVI-камер, хотя по видео регистратор поддерживает и другие форматы. А у Tantos TSc-E2HDf аудио нет: один лишь регистратор с AoC не добавит звук к такой камере.

Что проверить, чтобы звук попал в архив

Источник звука. Нужен встроенный микрофон или поддерживаемый аудиовход камеры с внешним микрофоном. Отдельный RCA-вход DVR — другой путь подключения; его количество не равно числу каналов аудио по коаксиалу.
Настройки канала. Выберите звук с камеры/коаксиала, если в меню есть выбор источника, и включите запись «Видео и аудио». Проверьте настройки нужного потока: звук в просмотре ещё не подтверждает его запись.
Воспроизведение. Запишите и выгрузите короткий фрагмент. Проверьте звук в архиве, громкость и устройство воспроизведения. Через обычный VGA звук не передаётся.

AoC/DAC, PoC и UTC/CoC — разные функции. Первые передают звук, PoC — питание, UTC/CoC — команды управления. Для двустороннего разговора дополнительно нужны динамик и поддержка этой функции всей связкой. Обычная запись с микрофона этого не обеспечивает.

В обычном CVBS звук передают отдельной линией на аудиовход. Цифровая передача DAC снижает влияние помех в аудиоканале, но не убирает ветер у микрофона, эхо в помещении или ошибки монтажа.

Кабель, разъёмы и схема подключения

Для видеосигнала используют коаксиальный кабель с волновым сопротивлением 75 Ом: подходящий РК-75, RG-59 или RG-6. Конкретный кабель выбирают по затуханию, экранированию, длине трассы и условиям прокладки. Маркировка RG сама по себе не гарантирует нужное качество.

Обычное подключение по коаксиалу

КамераAHD / TVI / CVI

Коаксиал 75 ОмBNC на обоих концах

DVR / XVRВход VIDEO IN

Блок питания → отдельные жилы питания → камера

Схема для камеры с отдельным питанием. PoC рассматривается ниже.

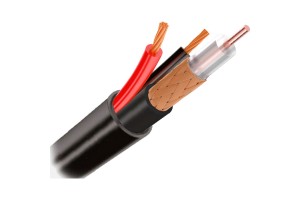

КВК объединяет коаксиал и жилы питания под одной оболочкой. Например, Optimus КВК-П 2×0,5 для улицы удобен для одной линии к камере, но сечение 0,5 мм² подходит не для любой длины и нагрузки. Для помещения есть КВК-В 2×0,75; наружный участок требует кабеля с подходящей оболочкой и условиями эксплуатации.

Для длинных линий особенно важны материал и сопротивление жил. Медь и омеднённый алюминий CCA одного заявленного сечения дают разное падение напряжения. Существующий кабель можно сохранить, если он исправен и передаёт выбранный HD-режим без потерь; работоспособность в CVBS ещё не подтверждает пригодность для 5 или 8 Мп.

Разъём	Назначение	Типичная ошибка
BNC, 75 Ом	Видеосигнал камеры → вход регистратора	Плохой контакт экрана, замыкание оплётки на центральную жилу, неподходящий разъём
DC	Питание камеры; часто 5,5 × 2,1 мм, но размер и полярность нужно сверить	Подходящий по форме штекер с неверным напряжением или полярностью
Клеммы / RJ45 у балуна	Линия витой пары по распиновке приёмопередатчика	Подключение в LAN или PoE-коммутатор: одинаковая форма RJ45 не означает Ethernet
RCA / RS-485	Отдельный звук / управление PTZ у моделей с такими интерфейсами	Ожидание звука или поворота только от наличия изображения
HDMI / VGA	Выход регистратора на монитор	Попытка использовать как вход для камеры

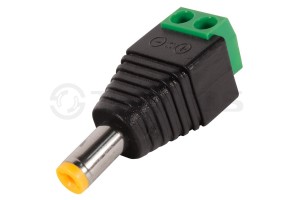

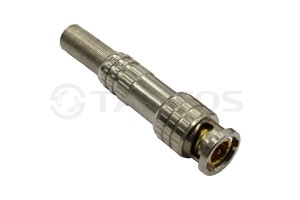

Для монтажа есть BNC под винт с пружиной и штекер DC с клеммной колодкой. Разъём подбирают под кабель, ток и способ заделки. Соединения на улице убирают в монтажную коробку: защита корпуса камеры не делает открытые BNC и DC влагозащищёнными.

Можно ли подключить аналоговую камеру по витой паре

Да, через совместимые приёмопередатчики видеосигнала — балуны. Они согласуют коаксиальный видеовыход с витой парой. Это остаётся аналоговой линией, а не IP-подключением.

Подключение через пару балунов

КамераBNC

БалунУ камеры

UTP Cat 5e/6Одна целая витая пара на видеоканал*

БалунУ регистратора

DVRBNC

* Для обычных одноканальных балунов с двухпроводными клеммами. У моделей с RJ45 и передачей питания используйте их штатную распиновку. Питание камеры на этой схеме организуется отдельно.

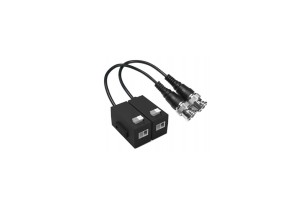

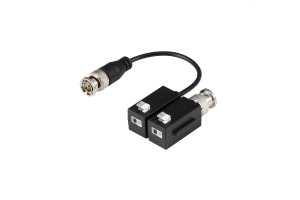

В магазине есть Dahua PFM800-E, Dahua DH-PFM800B-4K и Hikvision DS-1H18S/E(C). Выбирайте пару под конкретные формат, разрешение и длину линии. Балун для CVBS или 720p нельзя автоматически считать подходящим для 5 Мп.

Если нужен звук, проверьте всю линию. У балунов, грозозащиты и гальванической развязки должна быть подтверждена передача аудио в выбранном формате. Поддержка HD-видео сама по себе этого не гарантирует. Перед монтажом проверьте изображение и звук через все устройства, которые останутся на трассе.

Пример: у DH-PFM800B-4K для TVI/AHD 1080p заявлено до 250 м, для TVI/AHD 4–5 Мп — до 200 м на медной UTP Cat 5e/6. Это предельные параметры указанного устройства и кабеля, а не обещание для любой витой пары. Ограничение Ethernet в 100 м к такой аналоговой линии напрямую не применяется.

Используйте проводники одной скрученной пары, соблюдайте полярность на обоих концах и не расплетайте большой участок возле клемм.
Балуны должны быть совместимы друг с другом. Пассивному балуну обычно не нужен блок питания, но самой камере питание всё равно требуется.
Передача питания по свободным жилам требует отдельного расчёта тока и падения напряжения. Это не PoE.
Для PoC нужны приёмопередатчики с явно заявленной поддержкой такой схемы. Обычный видеобалун нельзя считать подходящим только по разъёму BNC.

Питание камер: 12 В, PoC и расчёт блока питания

У большинства небольших аналоговых камер используется 12 В постоянного тока — DC. У отдельных моделей встречаются 24 В AC, другие напряжения и питание PoC. Выход блока должен соответствовать паспорту камеры по напряжению, типу тока и полярности.

PoC — питание по коаксиальному кабелю. Отдельные жилы к камере не нужны, когда камера и регистратор либо инжектор поддерживают совместимый PoC и достаточную мощность. BNC-вход без PoC камеру не питает. PoE — другая технология для Ethernet; взаимозаменяемости по названию здесь нет.

Пример расчёта для 12 В

4 камеры по 5 Вт

Берём максимальное потребление, включая подсветку.

4 × 5 = 20 ВтСуммарная мощность камер
20 ÷ 12 = 1,67 АСуммарный ток
1,67 × 1,25 ≈ 2,1 АС примерным запасом 25%

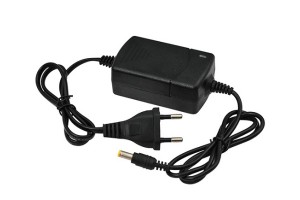

Для этого примера — стабилизированный БП 12 В, 3 А, если его допустимая длительная нагрузка и условия охлаждения это позволяют. Например, Optimus 12/3.0. Регистратор, HDD, обогрев и другое оборудование в этот расчёт не включены.

Запас 25% — ориентир для примера, а не замена паспорту БП. Учитывают пусковую нагрузку, температуру, допустимый ток каждого выхода и защиту линий. Если потребление указано в амперах, складывайте максимальные токи камер одного напряжения напрямую.

Почему на блоке 12 В, а возле камеры меньше

Кабель имеет сопротивление. При большом токе и длинной тонкой линии часть напряжения теряется на проводах. Это особенно заметно после включения подсветки.

Пример: медь, 50 м до камеры, 0,5 мм², ток 0,5 А

Путь тока туда и обратно — 100 м.
Падение напряжения: 2 × 0,0175 × 50 × 0,5 ÷ 0,5 ≈ 1,75 В.

На блоке12 В

Потеря в кабеле−1,75 В

У камеры≈ 10,25 В

Расчёт для медной жилы примерно при 20 °C, без сопротивления разъёмов. Допустимость 10,25 В зависит от конкретной камеры. У CCA и нагретого кабеля потери будут другими.

Блок «на больше ампер» при тех же 12 В не убирает сопротивление линии. Помогают большее сечение, более короткая линия или питание ближе к камере с подходящей защитой и условиями установки. Напряжение измеряют на подключённой камере под максимальной нагрузкой. Повышать его выше допустимого диапазона камеры нельзя.

Если запись должна продолжаться при отключении электричества, резервируют питание и камер, и регистратора. Для удалённого просмотра потребуется резерв и сетевого оборудования.

Ошибки монтажа, помехи и пропадание изображения

Что происходит	Возможные причины	С чего начать
Нет изображения	Неподдерживаемый формат или режим, нет питания, обрыв/замыкание, канал настроен как IP	Короткий исправный кабель, проверенный БП, поддерживаемый формат и разрешение
Днём работает, ночью отключается	Просадка питания при включении подсветки, плохой контакт	Измерить напряжение у камеры с работающей подсветкой
Полосы, волны, периодические помехи	Пульсации БП, повреждённый экран, наводки, разность потенциалов земли	Проверить питание, заделку BNC и трассу; исключать причины по одной
Срывы после дождя	Вода в соединениях, повреждение оболочки, коррозия	Осмотреть коробки и вводы, устранить попадание влаги, заменить повреждённые участки
Картинка есть, но запись хуже	N/Lite, низкий битрейт, выбран дополнительный поток, низкая частота записи	Проверить основной поток и выгруженный фрагмент архива
Есть изображение, нет звука	Нет микрофона, несовместимо аудио в выбранном формате, выбран RCA вместо коаксиала, выключена запись звука	Проверить аудиофункции камеры, DVR и устройств на линии; включить «Видео и аудио» и проверить архив
Нет управления меню или PTZ	Не поддерживается коаксиальное управление, неверно настроены протокол или адрес RS-485	Сверить UTC/CoC либо параметры RS-485 по способу подключения. Наличие видео и звука не подтверждает управление

Не ведите слаботочную трассу вплотную и параллельно силовым кабелям, частотным приводам, мощным двигателям и другим источникам помех. Избегайте заломов, скруток, лишних переходников и открытых уличных соединений. Разветвление одного выхода простым BNC-тройником может нарушить согласование — для нескольких получателей нужен подходящий распределитель.

При проблемах с разностью потенциалов проверяют заземление и схему питания; при необходимости подбирают гальваническую развязку под нужный HD-формат. Отключать защитное заземление ради устранения полос нельзя. Для наружных трасс учитывают грозозащиту и её совместимость с форматом и PoC.

Быстрая проверка перед монтажом: соедините камеру и регистратор коротким исправным кабелем, выберите рабочий режим, включите подсветку и запишите фрагмент видео. Затем проверьте ту же связку на проложенной линии. Так проще отделить несовместимость оборудования от проблемы кабеля или питания. Переподключайте разъёмы при выключенном питании.

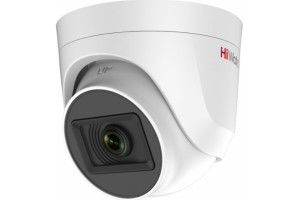

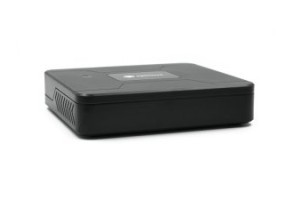

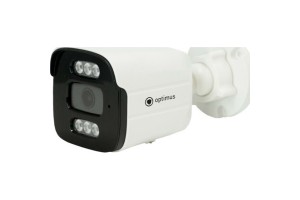

Камеры и регистраторы по брендам

Ниже — аналоговые камеры и регистраторы для разных задач. В описаниях отмечены ограничения записи: поддержка камеры высокого разрешения не везде означает сохранение полного кадра. Кабель, питание и диск подбираются под число камер и объект.

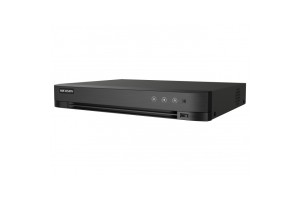

Hikvision

Оборудование в наличии.

Камера 2 Мп

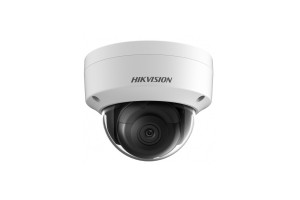

DS-2CE57D3T-VPITF (2.8mm)
