Hikvision AX PRO: совместимость RU, без RU и датчиков B

При выборе датчиков Hikvision AX PRO важны три вещи: исполнение RU или без RU, индекс B и прошивка контрольной панели. Особенно внимательно подбирайте датчики с фотофиксацией: PIRCAM без RU не подключается к панели с RU-прошивкой 1.2.95 или 1.2.101, даже если совпадает рабочая частота.

К панели AX PRO RU можно подключать и совместимые датчики TRI-X без RU. На прошивках 1.2.95 и 1.2.101 TRI-X без B и RU добавляют первыми в смешанном комплекте. TRI-X с индексом B без RU поддерживаются на 1.2.101 и добавляются последними; на 1.2.95 они не работают. CAM-X без RU с этими RU-прошивками несовместимы.

Чем отличаются RU, B, TRI-X и CAM-X

RU — региональное исполнение. Оно влияет на совместимость панели и периферии. Смена языка в приложении этого не меняет.

B — отдельная ревизия устройства. Например, DS-PDMC-EG2-WE(B) — датчик открытия без RU. На RU-прошивке 1.2.101 он работает при соблюдении порядка регистрации, на 1.2.95 — не поддерживается. А DS-PDPC12P-EG2-WE(B)(RU) — уже RU-исполнение датчика с фотофиксацией. Буква B не заменяет индекс RU.

TRI-X и CAM-X — протоколы связи. Правила регистрации TRI-X с индексом B нельзя переносить на CAM-X с тем же индексом. Совпадения частоты 868 МГц тоже недостаточно: проверять нужно полную модель.

Совместимость с прошивками AX PRO

Таблица относится к версиям 1.2.8, 1.2.9, 1.2.95 и 1.2.101. «Без индексов» означает отсутствие B и RU.

Прошивка хаба	RU и (B)(RU)	TRI-X (B) без RU	TRI-X без индексов	CAM-X без индексов
1.2.8	Нет	Через Enrollment	Да	Да
1.2.9	Нет	Да	Да	Да
1.2.95 (RU)	Да	Нет	Да, первыми в смешанном комплекте	Нет
1.2.101 (RU)	Да	Да, последними	Да, первыми в смешанном комплекте	Нет

Скачать таблицу совместимости и порядок подключения — PDF

В каком порядке добавлять датчики

Прошивка 1.2.8

TRI-X с индексом B добавляются через Enrollment Mode — режим регистрации устройств. Путь в настройках панели: System → System Options → Enrollment Mode. Включите режим, затем выполните действие регистрации на датчике по его инструкции. Для устройств без B специальный порядок не требуется.

Прошивка 1.2.9

TRI-X без индексов, TRI-X (B) и CAM-X без индексов можно добавлять в любом порядке штатными способами. Исполнения RU и (B)(RU) эта версия не поддерживает.

RU-прошивка 1.2.95

В смешанном комплекте сначала зарегистрируйте TRI-X без B и RU.
Затем добавьте поддерживаемые устройства RU и (B)(RU).

TRI-X (B) без RU и CAM-X без RU на этой прошивке не подключаются.

RU-прошивка 1.2.101

Сначала добавьте TRI-X без B и RU, которые будут использоваться в смешанном комплекте.
Затем зарегистрируйте устройства RU и (B)(RU).
TRI-X (B) без RU добавляйте последними.

Поддержка TRI-X (B) не распространяется на CAM-X без RU: они по-прежнему несовместимы с этой RU-прошивкой.

Какие датчики регистрировать первыми

Для первого добавления в смешанном комплекте подходят следующие исполнения без B и RU:

DS-PDP15P-EG2-WE — датчик движения;
DS-PDC15-EG2-WE — датчик движения «штора»;

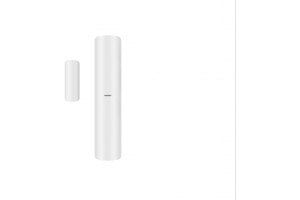

DS-PDMC-EG2-WE — датчик открытия;

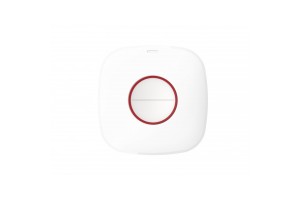

DS-PDEB1-EG2-WE и DS-PDEB2-EG2-WE — тревожные кнопки.

Исполнение с B для этого шага не подходит. Например, DS-PDEB2-EG2-WE(B) не заменяет DS-PDEB2-EG2-WE.

Какие устройства без RU не подходят к RU-панелям

Для панелей с RU-прошивками 1.2.95 и 1.2.101 исключите следующие модели без RU:

Модель без RU	Назначение

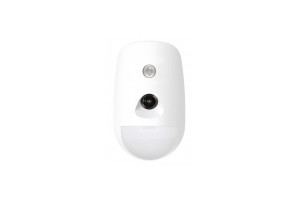

DS-PDPC12P-EG2-WE, белый и чёрный корпус	PIRCAM — датчик движения с фотофиксацией

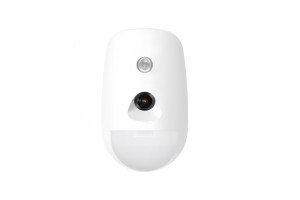

DS-PDPC12PF-EG2-WE	PIRCAM ColorVu
DS-PDSMK-S-WE	Датчик дыма
DS-PR1-WE	Ретранслятор

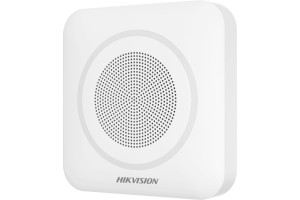

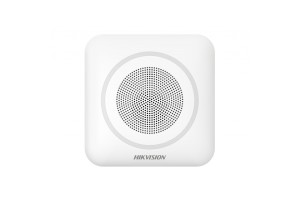

DS-PS1-II-WE (Blue) / DS-PS1-II-WE (Red)	Внутренний оповещатель
DS-PDTT15AM-LM-WE	Уличный датчик TRI-TECH
DS-PDQP15AM-LM-WE	Уличный панорамный датчик

В региональной таблице эти устройства объединены в группу CAM-X. Для DS-PDTT15AM-LM-WE и DS-PDQP15AM-LM-WE международные паспорта указывают TRI-X, но региональное ограничение сохраняется: для RU-панели выбирайте исполнение RU.

PIRCAM с B, но без RU, также не заменяет PIRCAM (B)(RU). Например, вместо DS-PDPC12P-EG2-WE(B) для RU-панели нужен DS-PDPC12P-EG2-WE(B)(RU). Для ColorVu — DS-PDPC12PF-EG2-WE(B)(RU). У ретранслятора тоже есть отдельная версия DS-PR1-WE(RU).

Как выбрать оборудование под свою систему

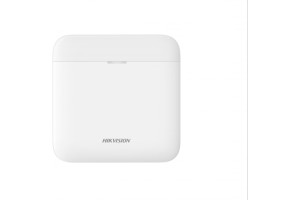

Новая система RU с фотофиксацией. К панели DS-PWA64-L-WE(RU) подбирайте PIRCAM в исполнении RU. Если нужного датчика нет в наличии, закажите совместимую версию: обычный PIRCAM без RU не станет заменой.

Датчик открытия B для уже установленного RU-хаба. DS-PDMC-EG2-WE(B) подходит для 1.2.101 после регистрации TRI-X без B. Для 1.2.95 выбирайте другое поддерживаемое исполнение.

Система без RU на 1.2.8 или 1.2.9. Для фотофиксации подойдут DS-PDPC12P-EG2-WE и DS-PDPC12PF-EG2-WE ColorVu. Это датчики для проверки тревог по снимкам, а не камеры непрерывного видеонаблюдения.

Перед обновлением хаба проверьте весь установленный комплект. После перехода на RU-прошивку периферия CAM-X без RU может потерять связь. После регистрации и обновления проверьте срабатывание каждой зоны, уведомления и получение снимков от PIRCAM.
