Камеры для автомобильных номеров: выбор, монтаж и настройка ANPR

Чтобы прочитать автомобильный номер на записи, недостаточно купить камеру с большим разрешением. Номер должен занимать достаточно места в кадре, попадать в фокус и оставаться резким в движении. Ночью к этому добавляются короткая выдержка, подходящая подсветка и защита от пересвета.

Можно ли читать номера обычной камерой видеонаблюдения?

Да. Обычная IP-камера может записывать различимые номера без встроенного распознавания. Для въезда с остановкой автомобиля это часто разумный вариант. Нужны подходящий объектив, ручная настройка выдержки, достаточное освещение и запись основного потока без потери детализации.

Читаемый номер в видео и автоматическое распознавание — разные задачи. Надпись «обнаружение автомобиля» обычно означает, что камера отличает машину от человека. Она не подтверждает наличие ANPR. Классификация объектов AcuSense сама по себе тоже не превращает камеру в систему чтения номеров.

↔ Проведите по таблице в сторону, чтобы увидеть все столбцы.

Обычную IP-камеру можно подключить к отдельному ПО распознавания, если оно поддерживает её видеопоток. Но лицензия, вычислительные ресурсы и совместимость потребуются отдельно. Одной настройкой изображения ANPR не включить.

Как выбрать объектив: считаем пиксели на номер

Сначала выберите место фиксации: участок, где машина движется предсказуемо и номер обращён к камере. Измерьте расстояние до него и ширину проезда, которая должна попасть в кадр. Объектив подбирают под эту зону, а не под желание увидеть сразу весь двор.

Простой расчёт для фронтального номера:

Участок 4 м → около 250 пикселей1920 × 0,52 / 4 = 250

Участок 8 м → около 125 пикселей1920 × 0,52 / 8 = 125

Условная схема для номера шириной 52 см. При одинаковом разрешении кадра в широком обзоре машина и номер вдвое меньше по ширине. Рисунок поясняет масштаб; это не запись с камеры.

Вдвое более широкий участок оставляет вдвое меньше пикселей на символы. Для сравнения: при 2688 пикселях по горизонтали и ширине участка 4 м тот же номер займёт примерно 349 пикселей. Цифровое увеличение уже записанного кадра новых деталей не добавит.

Минимальный размер номера задаёт конкретный алгоритм. Например, в руководстве по монтажу Dahua Smart ANPR для однострочного номера указан минимум 140 пикселей по ширине. Для предварительного подбора обычной камеры удобно считать с запасом, например на 200–250 пикселей, а затем проверять запись. Это ориентир для расчёта, а не универсальное требование всех ANPR-систем.

Почему нельзя выбирать только по миллиметрам

Объектив 2,8 мм обычно даёт широкий обзор и подходит для общей обстановки. На удалённом въезде номер может оказаться слишком мелким. Вариофокальный объектив позволяет сузить кадр под полосу движения; моторизированный — сделать это через интерфейс камеры.

Одинаковое фокусное расстояние на разных матрицах даёт разный угол. Смотрите горизонтальный угол обзора конкретной модели, включая его значение на длинном конце зума. Например, для участка шириной 4 м на расстоянии 10 м нужен угол около 22,6°. Не каждый объектив 2,8–12 мм сможет дать такой узкий кадр.

Установка камеры: высота, расстояние и угол к номеру

Камера должна смотреть на передний или задний номер максимально прямо. Чем сильнее вид сбоку или сверху, тем заметнее сжатие символов и тем сложнее распознавание. Практическая цель — небольшой суммарный ракурс, примерно 10–20°, если это позволяет место. Для предварительного проекта разумно держать его меньше 30°, а окончательные пределы брать из инструкции выбранной камеры.

30° по горизонтали и ещё 30° по вертикали — не то же самое, что общий угол 30°. Высоту и боковое смещение нужно оценивать вместе. Сам номер в кадре желательно выровнять по горизонту: ориентир по завалу — не более 5°.

Высота камеры

3 м

Высота номера

0,6 м

Разница высот

2,4 м

Пример геометрии, не универсальная монтажная схема. Высота номера 0,6 м принята для расчёта; у реального автомобиля она может отличаться.

При камере на высоте 3 м и номере на высоте 0,6 м вертикальная разница составляет 2,4 м. Если до места фиксации 10 м по горизонтали, угол сверху будет около 13,5°. При боковом смещении камеры на 2 м общий ракурс увеличится примерно до 17,3°.

Теперь другой случай: камера висит на высоте 6 м и смотрит на номер всего в 5 м от опоры. Угол сверху получится около 47°. Перенос зоны фиксации на 12 м уменьшит его примерно до 24°, но потребует заново рассчитать оптику, размер номера и подсветку.

На какой высоте крепить камеру у шлагбаума

Единой высоты для всех камер нет. В инструкции Dahua Smart ANPR для IZ1 приведён, например, вариант: установка на 1,5 м, дистанция фиксации 4–8 м, одна полоса шириной 3–4 м. У длиннофокусных вариантов допускается другая геометрия. Выбирать «повыше, чтобы не достали» без расчёта ракурса нельзя.

• Не направляйте камеру в участок, где водитель поворачивает: номер меняет ракурс и может закрываться другой машиной.
• Предусмотрите жёсткое крепление. Вибрация опоры особенно заметна на длинном фокусе.
• Уберите из зоны фиксации ветки, стойки и край стрелы шлагбаума.
• Для въезда и выезда с разными траекториями могут понадобиться отдельные камеры.
• Проверьте обзор для легковых машин и более высокого транспорта, если он бывает на объекте.

Выдержка для номера: настройки при разной скорости

Выдержка — время, за которое камера собирает свет для одного кадра. На 1/50 секунды автомобиль успевает заметно сдвинуться, и символы смазываются. Короткая выдержка уменьшает смаз, но требует больше света.

Ниже — консервативные стартовые настройки для пробных проездов, а не паспортные пределы камеры. Они рассчитаны на небольшой ракурс примерно 15–30° и достаточно крупный номер. При большем боковом движении, вибрации или более крупном изображении номера может потребоваться ещё более короткая выдержка.

↔ Проведите по таблице в сторону, чтобы увидеть все столбцы.

У специализированной ANPR-камеры сначала выбирайте профиль и параметры производителя для нужной сцены. Встроенная обработка и способ захвата могут отличаться от обычной камеры. Значение из таблицы не увеличивает паспортную допустимую скорость оборудования.

Почему 25 кадров в секунду не заменяют короткую выдержку

При 25 к/с новый кадр появляется каждые 40 мс. При этом каждый кадр может сниматься с выдержкой всего 1 мс — то есть 1/1000 с. Частота кадров определяет, сколько моментов попадёт в архив; выдержка — насколько резким окажется каждый из них.

Для обычной записи проезда можно начать с 25 к/с в основном потоке. Если зона фиксации короткая, подсчитайте время нахождения машины в ней: участок 2 м автомобиль на 60 км/ч проходит примерно за 0,12 с — это всего около трёх кадров при 25 к/с. Нужны достаточная длина зоны и запас по моменту срабатывания записи.

Матрица, разрешение и светосила объектива

Для одной полосы правильно подобранные 2 или 4 Мп могут оказаться полезнее широкоугольной камеры 8 Мп. Сравнивайте число пикселей на номер, а не только разрешение всей матрицы. Несколько полос в одном кадре требуют отдельного расчёта и поддержки такой сцены алгоритмом.

Физический размер матрицы влияет на работу при слабом освещении. При сопоставимых технологиях и разрешении более крупная матрица обычно даёт больше возможностей для короткой выдержки. Формат 1/1,8″ больше, чем 1/2,8″ или 1/3″. Но эти обозначения — оптический формат, а не точная ширина сенсора в миллиметрах.

Светосила тоже важна: объектив F1.4 теоретически пропускает примерно в четыре раза больше света, чем F2.8, при прочих равных. На длинном конце зума светосила может снижаться — проверяйте её для рабочего положения объектива.

Минимальная освещённость в люксах часто указывается с усилением и определённой диафрагмой. Она не обещает читаемый движущийся номер при 1/1000 с. Надпись Progressive Scan также не означает Global Shutter: это разные характеристики. Тип затвора и возможные искажения быстрого движения оценивают отдельно.

Как настроить камеру для чтения номеров ночью

Номер отражает свет в сторону его источника, поэтому близкая к объективу ИК-подсветка может делать пластину очень яркой. Если камера старается осветлить весь тёмный двор, вместо символов получается белый прямоугольник.

Переход с 1/250 на 1/1000 с уменьшает количество собранного света в четыре раза. Простое повышение усиления добавит шум, а увеличение выдержки вернёт смаз. Поэтому для ночной фиксации сначала обеспечивают свет именно в рабочей зоне, а затем настраивают изображение.

↔ Проведите по таблице в сторону, чтобы увидеть все столбцы.

Настройте фокус на номер в месте фиксации и проверьте его после перехода в ночной режим. Если автофокус начинает перестраиваться на фары и фон, используйте подходящий ручной или полуавтоматический режим. После изменения зума фокус проверяют заново.

Подсветка должна успевать работать до появления номера в зоне захвата. Для обычной камеры режим включения света только после обнаружения движения нужно проверить особенно внимательно. Отдельный прожектор размещают с учётом отражения от номера, допустимой дистанции и угла; мощность «с запасом» без регулировки может только усилить пересвет.

Ночной кадр камеры для номеров может выглядеть тёмным: отчётливо видны номер и фары, а кузов почти не различим. Если нужен ещё и цвет машины, поставьте отдельную обзорную камеру с другими настройками.

Запись на регистратор: не потерять детали после камеры

Проверяйте скачанный фрагмент архива, а не только живую картинку в приложении. Записывайте основной поток в нужном разрешении. Дополнительный поток удобен для просмотра с телефона, но обычно слишком мал для чтения удалённых номеров.

Для камеры 4 Мп при 25 к/с можно начать проверку с H.264 и битрейта порядка 6–8 Мбит/с, если такой режим поддерживается. Это рабочая отправная точка, не обязательная норма: результат зависит от сцены, кодека и настроек качества. При H.265 начните с высокого качества и оцените мелкие символы в движении. Агрессивную экономию битрейта и «умные» кодеки на этапе наладки лучше отключить, затем возвращать по одному с проверкой архива.

При записи по событию настройте предварительную запись, чтобы сохранить подъезд автомобиля. Проверьте время на камере и регистраторе, продолжительность архива и экспорт. Для расчёта объёма диска используйте калькулятор видеоархива.

В аналоговой системе тоже можно получить читаемый номер, но важен режим записи DVR. Варианты N/Lite могут уменьшать детализацию относительно исходного сигнала. Подробнее — в статье AHD, TVI, CVI: разрешение, кабель и питание.

Камеры для фиксации и распознавания номеров из каталога

Ниже — модели для двух разных задач. Обычные камеры рассматривайте для записи читаемого номера на рассчитанном участке. Специализированные ANPR — когда нужен текст номера, события проезда и работа со списками автомобилей.

Обычные камеры Hikvision: читаемый видеоархив

Оборудование в наличии.

Обычная камера · запись номера

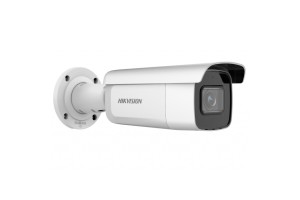

Hikvision DS-2CD2643G2-IZS

4 Мп, матрица 1/3″, моторизированный объектив 2,8–12 мм. Для отдельной зоны фиксации при подходящем свете и выдержке. Встроенного ANPR нет.

17 013.00р.

В наличии

Характеристики и заказ ↗

Обычная камера · запись номера

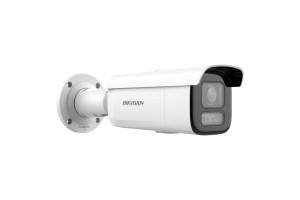

Hikvision DS-2CD2643G2-LIZS2U(2.8-12mm)

4 Мп, объектив 2,8–12 мм, ИК и белая подсветка. Ночной режим и экспозицию настраивают под проезд. Обнаружение автомобиля не является ANPR.

16 441.62р.

В наличии

Характеристики и заказ ↗

Специализированные ANPR-камеры Hikvision

Оборудование в наличии.

ANPR · встроенное распознавание

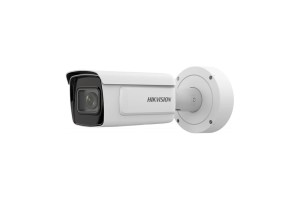

Hikvision iDS-2CD7A46G0/P-IZHS(2.8-12mm)(C)

4 Мп, матрица 1/1,8″, объектив 2,8–12 мм. Для распознавания номеров; регион, прошивку и интеграцию с архивом согласуйте под объект.

56 650.00р.

В наличии

Характеристики и заказ ↗

Специализированные ANPR-камеры Dahua

Оборудование в наличии.

ANPR · объектив 2,7–12 мм

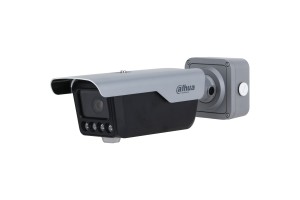

Dahua DHI-ITC413-PW4D-IZ1(868MHz)

4 Мп, матрица 1/1,8″, встроенное распознавание, списки номеров и релейные выходы. Для въезда с рассчитанной близкой зоной захвата.

59 032.00р.

В наличии

Характеристики и заказ ↗

ANPR · объектив 8–32 мм

Dahua DHI-ITC413-PW4D-IZ3(868MHz)

4 Мп, матрица 1/1,8″, длиннофокусная оптика, распознавание и работа со списками. Для более удалённой зоны; не заменяет расчёт монтажа.

63 112.00р.

В наличии

Характеристики и заказ ↗

Для Hikvision учитывайте полное обозначение: iDS-2CD7A46G0/P, объектив и ревизию (C). Модель с похожим названием без /P нельзя автоматически считать аналогом ANPR. У Dahua варианты IZ1 и IZ3 различаются оптикой: 2,7–12 и 8–32 мм соответственно.

Для серии Dahua ITC413 в техническом описании указана максимальная скорость обнаружения до 80 км/ч у IZ1 и до 120 км/ч у IZ3. Это предел соответствующего исполнения при подходящих условиях, а не обещание прочитать любой номер с любой точки монтажа.

Перед заказом ANPR согласуйте поддержку российских номеров в конкретном региональном исполнении и прошивке, нужные форматы пластин, направления движения и совместимость с регистратором. Получение видео по ONVIF само по себе не гарантирует передачу текста номера и поиск по базе на NVR другого производителя.

Может ли ANPR-камера открывать шлагбаум?

Да, если у конкретной модели есть база разрешённых номеров, правило срабатывания по совпадению и совместимый выход управления. В простом варианте камера распознаёт номер, находит его в разрешённом списке и кратковременно замыкает релейный «сухой контакт».

Сухой контакт не подаёт питание на двигатель. Он подключается к предусмотренному управляющему входу автоматики, например OPEN/COM, если это допускает её схема. Не каждый Alarm Out является сухим контактом. При другом типе выхода может потребоваться промежуточное реле или контроллер; нужно проверить допустимые ток и напряжение.

Фотоэлементы, петля присутствия и другие устройства безопасного проезда работают по схеме производителя шлагбаума. Распознавание номера не заменяет защиту от опускания стрелы на автомобиль. Сам номер также не является защищённым идентификатором: для строгого контроля доступа можно добавить второй фактор.

Если автоматическое открытие не требуется, ANPR можно использовать только для регистрации проездов. А если нужен лишь читаемый видеоархив, база номеров и релейный выход камере вообще не обязательны.

Как проверить результат после установки

1. Днём на стоящей машине: выставьте кадр, измерьте ширину номера в пикселях и наведите фокус.
2. Днём в движении: выполните проезды с обычной для въезда скоростью и проверьте отдельные кадры архива.
3. Ночью с включёнными фарами: проверьте выдержку, пересвет номера, мощность ИК и фокус.
4. На разных траекториях: проверьте ближний и дальний край полосы, въезд и выезд, высокий транспорт.
5. Для ANPR: сравните реальные номера с журналом, проверьте пропуски и ошибочные символы. Отдельно испытайте разрешённый и отсутствующий в базе номер.
6. Для архива: скачайте запись и убедитесь, что нужный момент сохранился с тем же качеством, которое видите при настройке.

↔ Проведите по таблице в сторону, чтобы увидеть все столбцы.
