Коммутатор 100 или 1000 Мбит/с: что важно для видеонаблюдения

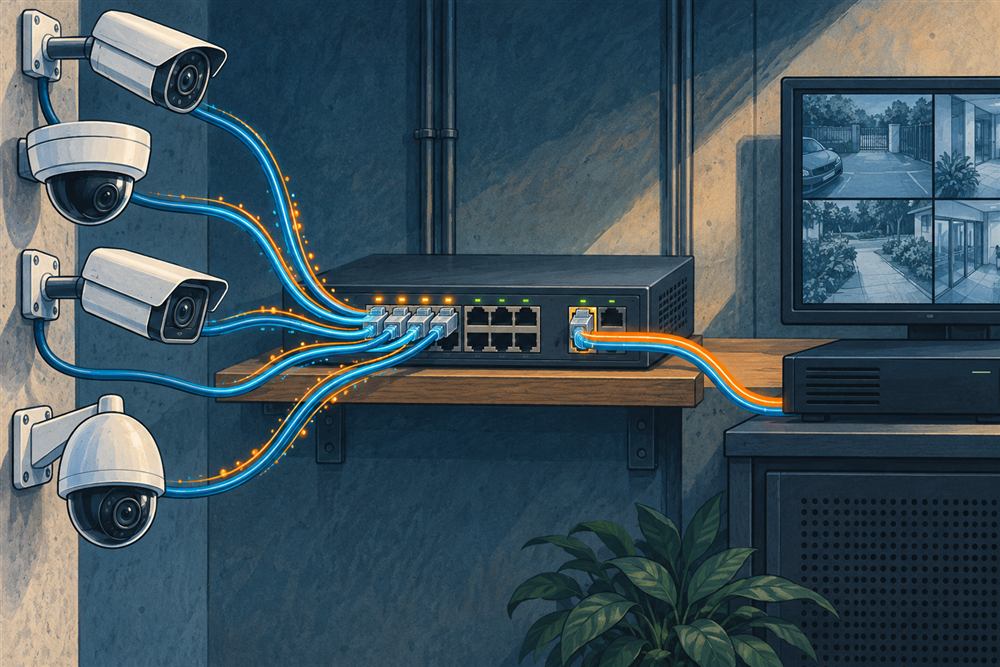

Для одной камеры порт 100 Мбит/с часто достаточен, но несколько камер передают запись через общую линию к регистратору. Именно эта линия может ограничить систему. При выборе коммутатора полезно разделить скорость портов камер и скорость восходящего соединения — uplink.

Посчитайте, что проходит через каждый участок

Предположим, восемь камер настроены на 8 Мбит/с каждая. Суммарный видеопоток составляет 64 Мбит/с без служебного трафика и других нагрузок. Отдельный порт камеры справляется с таким потоком легко, а общий 100-мегабитный uplink уже имеет значительно меньший запас.

Если камер шестнадцать, тот же расчёт даст 128 Мбит/с. Такая нагрузка не помещается в 100 Мбит/с. При этом замена только сетевого кабеля на категорию выше не увеличит скорость порта: ограничения задаёт оборудование на обоих концах.

Когда нужен гигабит

Гигабитный uplink полезен для группы камер, расширения системы и передачи нескольких потоков. Отдельно учитывают просмотр с рабочих мест и выгрузку архива: маршрут этих данных зависит от схемы сети. Не вся нагрузка обязательно проходит через один коммутатор, поэтому расчёт лучше делать по простой схеме соединений.

Гигабитные порты во всём устройстве удобны при смешанной сети или высокой нагрузке, но не улучшают оптику камеры и детализацию записи. Для небольшого выделенного узла бывают достаточны 100-мегабитные порты камер при подходящем uplink.

Регистратор тоже ограничивает поток

Dahua DHI-NVR4116HS-4KS3 имеет гигабитный сетевой интерфейс, однако его входящий поток ограничен 160 Мбит/с. Нельзя считать, что наличие гигабитного разъёма автоматически разрешает гигабит видеозаписи. Выходящий поток и возможности одновременного отображения проверяют отдельно. Питание камер для этой модели организуется внешними устройствами.

Hikvision DS-7608NI-M2/8P рассчитан на восемь IP-каналов и входящий поток до 128 Мбит/с. Его можно рассмотреть для компактной системы со встроенными PoE-портами, предварительно сверив потоки и питание камер.

Чек-лист выбора

• Число камер сейчас и после планируемого расширения.
• Битрейт основного и дополнительных потоков, которые реально будут передаваться.
• Скорость портов камер и отдельная характеристика uplink.
• Общая пропускная способность и входящий поток регистратора.
• Бюджет PoE и температура эксплуатации коммутатора.

Не выбирайте скорость по одним мегапикселям. Две камеры одинакового разрешения могут создавать разную нагрузку из-за частоты кадров, сжатия, настроек качества и движения в сцене.
